Especificações ITF-14

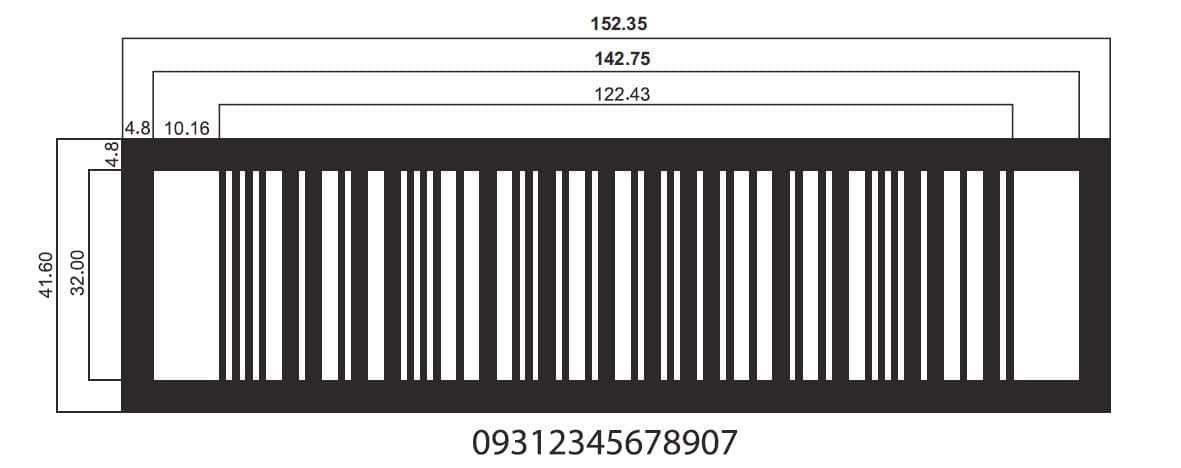

Abaixo estão as especificações do código de barras ITF-14 em milímetros. Esta página mostra os tamanhos oficialmente permitidos para o código de barras ITF-14 em sua caixa.





















As barras de suporte superior e inferior são obrigatórias, enquanto as barras de suporte verticais são fornecidas opcionalmente com um método de impressão que não requer chapas de impressão.

Ampliação:

O intervalo de ampliação especificado para um símbolo de código de barras ITF-14 digitalizado em um ambiente de digitalização de distribuição geral está entre 50 e 100%. Para outros ambientes de digitalização, o intervalo é de 25-100%

Se imprimir em papelão ondulado, o ITF-14 deve estar acima de 62,5%.

Altura das barras:

A altura mínima para as barras em um ambiente de digitalização de distribuição geral é de 32 mm.

Em outros ambientes de digitalização, a altura da barra deve ser a mais alta possível. 13 mm é a altura mínima da barra. Portanto, todos os ITF-14 devem exceder esta altura. No entanto, todo esforço deve garantir que a altura seja o mais próximo possível de 32 mm.

Proporção da largura da barra:

A proporção da largura da barra é 2,5: 1. O intervalo aceitável para esta proporção é entre 2,25: 1 e 3: 1.

Interpretação legível por humanos:

Fonte, tamanho da fonte e localização não são especificados. No entanto, eles devem ser impressos claramente em proporção ao resto do código de barras. É preferível que a fonte apareça abaixo do código de barras.

Ampliação	Dimensão X	Largura	Altura da Barra	Zonas Silenciosas
25%	0.25	30.62	13	2.54
30%	0.3	36.73	13	3.05
35%	0.36	42.85	13	3.56
40%	0.41	48.97	13	4.06
45%	0.46	55.09	13	4.57
50%	0.51	61.21	32	5.08
55%	0.56	67.34	32	5.59
60%	0.61	73.46	32	6.1
62.50%	0.64	76.52	32	6.35
65%	0.66	79.58	32	6.6
70%	0.71	85.7	32	7.11
75%	0.76	91.82	32	7.62
80%	0.81	97.94	32	8.13
85%	0.86	104.06	32	8.64
90%	0.91	110.19	32	9.14
95%	0.97	116.31	32	9.65
100%	1.02	122.43	32	10.16



























Todas as medidas são em milímetros.

É melhor permitir mais espaço para as zonas silenciosas do que o mínimo na dispersão de tinta.

Termos:

Ambiente de digitalização de distribuição geral refere-se à digitalização automatizada por uma máquina à medida que o item passa ao longo de uma correia transportadora.

Outros ambientes de digitalização – normalmente, refere-se a scanners portáteis.

Proporção da largura da barra – refere-se à proporção de módulos largos para módulos estreitos no ITF-14. Um módulo largo deve ter 2,5 vezes a largura de um módulo estreito.

Zonas calmas – área de espaço em branco em ambos os lados das barras
